性能测试工具LoadRunner—邮件服务协议录制

　　相信软件测试工程师都知道，在进行邮件服务协议录制时，这里采用两种常见的协议进行录制：POP3和SMTP。这两个协议的区别是：POP3是负责收邮件的，SMTP是负责发邮件的。

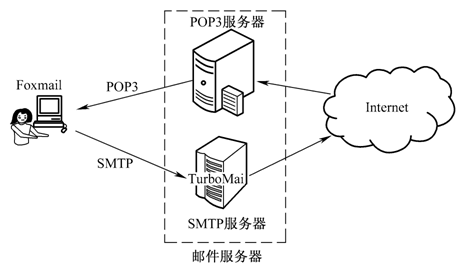

　　这里涉及到的软件有：客户端使用Foxmail软件，邮件服务器使用TurboMail软件。在此进行一个简单的实验，将客户端和服务器安装到同一台机器上，但这并不影响后面的实验。当然实际情况下，服务器和客户端一般都是分开的，具体的网络结构拓扑图如图12-12所示。　　

　　图12-12 邮件服务器

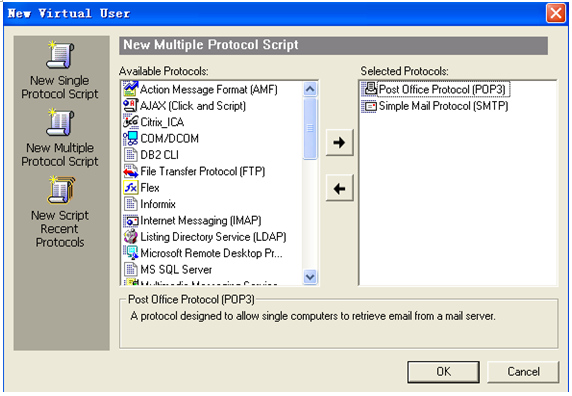

　　运行LoadRunner的脚本录制器VuGen，选择New Multiple Portocol Script双协议，同时选择POP3和SMTP两种协议进行录制，如图12-13所示。

　　在录制程序对话框中设置需要录制的程序，这里需要录制的是Foxmail程序。这时LoadRunner会自动激活Foxmail程序。Foxmail程序运行后，撰写一封邮件并发送。此时发现一个意外的现象，录制过程中LoadRunner的那个浮动小窗口的标题栏一直显示“0 events”事件字样，这表明LoadRunner并没有捕获到网络通信包。停止录制后，发现里面没有生成相关的脚本语言。

　　当然这种情况可能并不是每个人都会遇到。在网上也看到很多朋友遇到过类似的情况。如果录制不下来，那么使用LoadRunner进行性能测试的希望就变成了泡影。并且没有任何规律，表明什么时候能把脚本录制下来，什么时候录制不下来。一切都是凭运气。

　　为了解决这种情况下面介绍一种新的录制方法——Port Mapping录制。　　

　　图12-13 选择协议

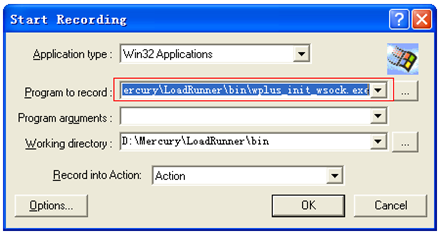

　　选择录制协议的过程还是不变，接着选择录制的程序，在这里不再选择Foxmail.exe，而是选择LoadRunner安装目录下\bin\wplus_init_wsock.exe程序，如图12-14所示。　　

　　图12-14 设置录制程序

　　点击 按钮，弹出Recording Options对话框。选择Port Mapping并点击 按钮，弹出Server Entry对话框。对其进行如图12-15所示的设置。

　　各设置项具体含义如下：

　　Target Server(目标服务器)：选择邮件服务器的地址，可以输入IP地址或域名地址，如mail.myspace.com。　　

　　图12-15 设置代理

　　Port(端口号)：设置服务ID，这里是POP3协议，所以端口号为110。

　　Service ID(服务ID)：选择需要的协议，这里设置为POP3。

　　Record Type(录制方式)：选择录制方式有代理和直接两种，这里设置为代理。

　　Traffic Forwarding：将Allow forwarding to target server from local port复选框选中，并设置一个端口。这个端口可以随便设置，这里设置为22。

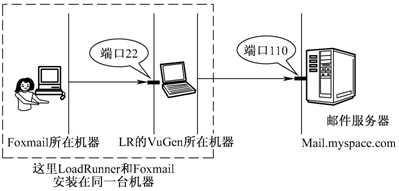

　　这些设置项是什么意思呢?LoadRunner录制过程中，首先得到的是22端口的请求，得到22端口请求后，将22端口请求转发到127.0.0.1的110端口。其原理如图12-16所示。

　　使用同样的方法，设置好SMTP代理。

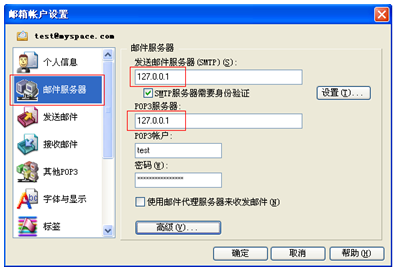

　　接下来要对Foxmail进行一些设置。进入“邮箱账户设置”对话框，选择“邮件服务器”属性，将发送邮件服务器(SMTP)和POP3服务器的地址都设置为127.0.0.1或localhost，如图12-17所示。

　　再在“邮箱账户设置”对话框点击“高级”按钮，进入“高级设置”界面。将SMTP服务器端口和POP3服务器端口分别设置为22和21。22和21是在设置LoadRunner录制选项中Traffic Forwarding的端口号，如图12-18所示。　

　　图12-16 LoadRunner代理过程　　

　　图12-17 设置邮箱服务器地址　　

　　图12-18 设置服务器端口号

　　设置完成之后，可以开始录制了，开始录制后，LoadRunner会激活wplus_init_wsock.exe程序，这是一个代理服务器程序，如图12-19所示。　　

　　图12-19 服务器代理程序

　　这时LoadRunner会做一些初始化的工作，会发现在没有做任何动作的情况下LoadRunner就已经捕获了网络通信包，如图12-20所示。　　

　　图12-20 网络通信包

　　进行收取一封邮件操作。根据设置，Foxmail会向127.0.0.1即本机21端口发送POP3命令。这些命令会被wplus_init_wsock.exe捕获，wplus_init_wsock.exe捕获后会将这些命令转发到mail.myspace.com的110端口。这才是真正的邮件服务器，邮件服务器把信取出后，发给wplus_init_wsock.exe，然后wplus_init_wsock.exe把信转发给Foxmail。结果就是Foxmail里面正确地收取到了邮件。

　　此时LoadRunner显示捕获了35个网络包。扣除上面19个，实际上捕获了35-19=16个网络包。这些网络包就是Foxmail发出的取信请求和邮件服务器传递给Foxmail的邮件，只是这些请求是经过wplus_init_wsock.exe这个代理程序进行转发的。wplus_init_wsock.exe转发的同时，会把这些通信包记录下来，并转化成脚本，这就是LoadRunner录制脚本的真正秘密。

　　录制结束后，应该把代理程序wplus_init_wsock.exe关闭掉，否则再次录制时，由于端口被占用，导致录制无法进行。

　　通过这个录制过程，可以看出LoadRunner录制脚本的方式是基于代理(proxy)的方式。只不过在典型的录制方式中，proxy是看不见的，或者说不用处理录制方式，称之为“隐式proxy录制方式”。而这里介绍的方式称之为“显式proxy录制方式”。另外一种录制方式是基于以太网的Sniffer方式，利用以太网的通信特性，采用侦听的方式。网上偷窥别人MSN聊天的MSN嗅探器就是基于这个原理。但是这种Sinffer方式的最大缺陷是录制的客户端和服务器必须在同一个以太网段内。Proxy方式则不受这个限制，甚至可以录制UNIX与UNIX之间的通信，即客户端和服务器都是运行UNIX系统下的录制工作。因此Proxy更加具有通用性。

　　录制完成后生成如下脚本，录制的业务是使用Foxmail发送一封邮件，邮件的接收方为自己，并使用Foxmail收取邮件。

　　Action()

　　{

　　smtp1 = 0;

　　smtp_logon_ex(&smtp1, "SmtpLogon",

　　"URL=smtp://test:1234567@127.0.0.1",

　　"CommonName=LoadRunner User",

　　LAST);

　　smtp_send_mail_ex(&smtp1, "SendMail",

　　"To=test@myspace.com",

　　"From= SIZE=1443",

　　"Subject=Hello",

　　"ContentType=multipart/alternative;",

　　MAILOPTIONS,

　　"From: \"test\" ",

　　"To: \"test\" ",

　　"X-mailer: Foxmail 6, 15, 201, 22 [cn]",

　　MAILDATA,

　　"AttachRawFile=mailnote1_01.dat",

　　"AttachRawFile=mailnote1_02.dat",

　　LAST);

　　smtp_logout_ex(&smtp1);

　　smtp_free_ex(&smtp1);

　　pop31 = 0;

　　pop3_logon_ex(&pop31, "Pop3Logon",

　　"URL=pop3://test:1234567@127.0.0.1",

　　LAST);

　　pop3_command_ex(&pop31, "Pop3Command",

　　"Command=STAT",

　　LAST);

　　pop3_list_ex(&pop31, "Pop3List",

　　LAST);

　　pop3_retrieve_ex(&pop31, "RetrieveMail",

　　"RetrieveList=1",

　　"DeleteMail=No",

　　LAST);

　　pop3_logoff_ex(&pop31);

　　pop3_free_ex(&pop31);

　　return 0;

　　}
