一天一个关于测试知识点，5分钟内讲解你最关心的软件测试问题，今天就接着来谈谈关于软件测试中的“JMeter如何进行测试Web服务的”。

　　1、Web服务简介

　　▲ 什么是Web服务

　　Web服务即Web Service。

　　Web服务是一种服务导向架构的技术，通过标准的Web协议提供服务，目的是保证不同平台的应用服务可以互操作。

　　根据W3C的定义，Web服务(Web service)应当是一个软件系统，用以支持网络间不同机器的互动操作。网络服务通常是许多应用程序接口(API)所组成的，它们透过网络，例如国际互联网(Internet)的远程服务器端，执行客户所提交服务的请求。

　　Web服务组成如下图所示：

JMeter如何进行测试Web服务的(图2)

　　▲ Web服务三要素

　　● SOAP

　　一个基于XML的可扩展消息信封格式，需同时绑定一个传输应用协议。这个协议通常是HTTP或HTTPS，但也可能是SMTP或XMPP等其他协议。

　　SOAP协议有SOAP1.1与SOAP1.2两种主要的版本，SOAP可以运行在任何其他应用协议之上。

　　● WSDL

　　一个XML格式文档，用以描述服务端口访问方式和使用协议的细节。通常用来辅助生成服务器和客户端代码及配置信息。

　　可以看成是Web服务的使用说明书。

　　● UDDI

　　一个用来发布和搜索WEB服务的协议，应用程序可借由此协议在设计或运行时找到目标WEB服务。

　　UDDI旨在将全球的WEB服务资源进行共享，促进全球经济合作。但是使用WEB服务并不是必须要使用UDDI，因为很多时候使用者已经知道了WEB服务地址就可以进行调用。

　　这些标准由这些组织制订：W3C负责XML、SOAP及WSDL;OASIS负责UDDI。

　　▲ SOAP

　　1.SOAP构建模块

　　一条SOAP消息就是一个普通的XML文档，包含下列元素：

　　必需的Envelope元素，可把此XML文档标识为一条SOAP消息

　　可选的Header元素，包含头部信息

　　必需的Body元素，包含所有的调用和响应信息

　　可选的Fault元素，提供有关在处理此消息所发生错误的信息

　　所有以上的元素均被声明于针对SOAP封装的默认命名空间中：

　　http://www.w3.org/2001/12/soap-envelope

　　以及针对SOAP编码和数据类型的默认命名空间：

　　http://www.w3.org/2001/12/soap-encoding

　　2.SOAP消息组成

<?xml version="1.0"?>
<soap：Envelope
xmlns：soap="http://www.w3.org/2001/12/soap-envelope"
soap：encodingStyle="http://www.w3.org/2001/12/soap-encoding">
<soap：Header>
...
</soap：Header>
<soap：Body>
...
<soap：Fault>
...
</soap：Fault>
...
</soap：Body>
</soap：Envelope>

　　3.SOAP消息例子

　　股票查询服务，根据股票名称查询股票价格，返回股票价格。

　　1)SOAP消息请求：

POST /StockQuote HTTP/1.1
Host: example.com
Content-Type: text/xml; charset="utf-8"
Content-Length: nnnn
SOAPAction: "http://example.com/GetLastTradePrice"

<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
SOAP-
ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<SOAP-ENV:Body>
<m:TradePriceRequest xmlns:m="http://example.com/stockquote.xsd">
<tickerSymbol>MSFT</tickerSymbol >
</m:TradePriceRequest>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

　　2)SOAP消息响应：

HTTP/1.1 200 OK
Content-Type: text/xml; charset="utf-8"
Content-Length: nnnn

<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
SOAP-
ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>
<SOAP-ENV:Body>
<m:TradePriceResult xmlns:m=" http://example.com/stockquote.xsd ">
<price>74.5</price>
</m:TradePriceResult >
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

　　▲ WSDL

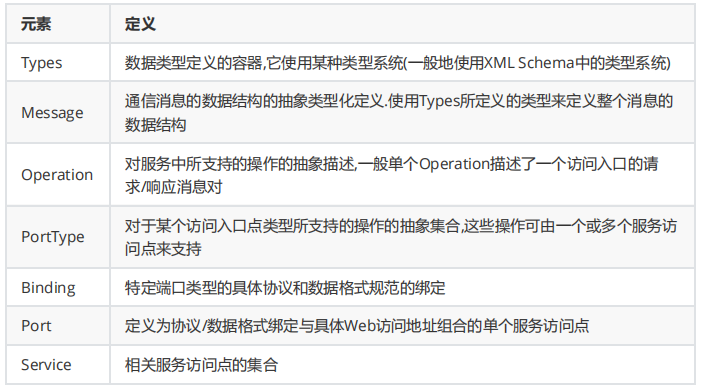

　　1.WSDL文档结构

JMeter如何进行测试Web服务的(图3)

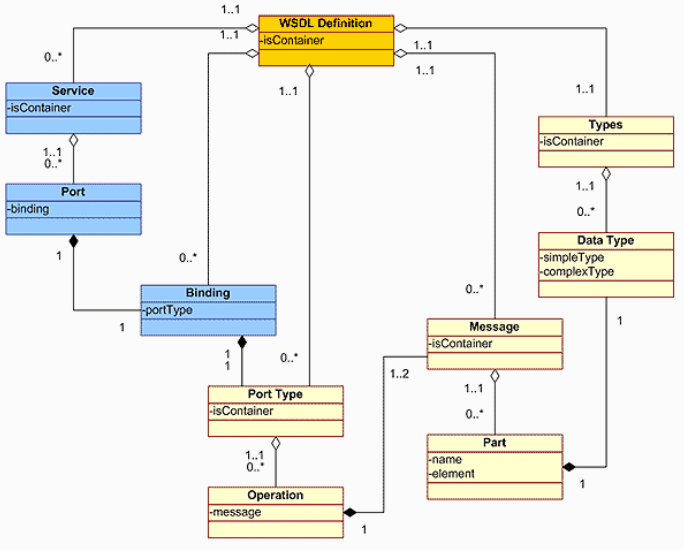

　　WSDL元素结构示意图如下图所示：

JMeter如何进行测试Web服务的(图4)

　　其中：

　　1)Types是一个数据类型定义的容器，包含了所有在消息定义中需要的XML元素的类型定义。

　　2)Message具体定义了在通信中使用的消息的数据结构，Message元素包含了一组Part元素，每个Part元素都是最终消息的一个组成部分，每个Part都会引用一个DataType来表示它的结构。Part元素不支持嵌套。

　　3)PortType具体定义了一种服务访问入口的类型，何谓访问入口的类型呢?就是传入/传出消息的模式及其格式。

　　一个PortType可以包含若干个Operation，而一个Operation则是指访问入口支持的一种类型的调用。以上三种结构描述了调用Web服务的抽象定义，这三部分与具体Web服务部署细节无关，是可复用的描述(每个层次都可以复用)。

　　4)Service描述的是一个具体的被部署的Web服务所提供的所有访问入口的部署细节，一个Service往往会包含多个服务访问入口，而每个访问入口都会使用一个Port元素来描述。

　　5)Port描述的是一个服务访问入口的部署细节，包括通过哪个Web地址(URL)来访问，应当使用怎样的消息调用模式来访问等。其中消息调用模式则是使用Binding结构来表示。

　　6)Binding结构定义了某个PortType与某一种具体的网络传输协议或消息传输协议相绑定，从这一层次开始，描述的内容就与具体服务的部署相关了。比如可以将PortType与SOAP/HTTP绑定，也可以将PortType与MIME/SMTP相绑定等。

　　2.WSDL端口

　　元素是最重要的WSDL元素。

　　它可描述一个Web service可被执行的操作以及相关的消息。

　　可以把元素比作传统编程语言中的一个函数库(或一个模块，或一个类)。

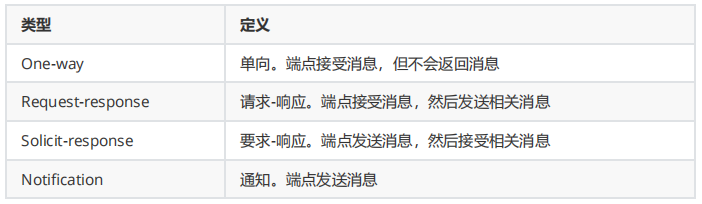

　　端口包含如下类型：

JMeter如何进行测试Web服务的(图5)

　　1)一个One-way操作的例子：

<message name="newTermValues">
<part name="term" type="xs:string"/>
<part name="value" type="xs:string"/>
</message>
<portType name="glossaryTerms">
<operation name="setTerm">
<input name="newTerm" message="newTermValues"/>
</operation>
</portType >

　　在这个例子中，端口"glossaryTerms"定义了一个名为"setTerm"的one-way操作。

　　这个"setTerm"操作可接受新术语表项目消息的输入，这些消息使用一条名为"newTermValues"的消息，此消息带有输入参数"term"和"value"。不过，没有为这个操作定义任何输出。

　　2)一个Request-response操作的例子：

<message name="getTermRequest">
<part name="term" type="xs:string"/>
</message>
<message name="getTermResponse">
<part name="value" type="xs:string"/>
</message>
<portType name="glossaryTerms">
<operation name="getTerm">
<input message="getTermRequest"/>
<output message="getTermResponse"/>
</operation>
</portType>

　　在这个例子中，端口“glossaryTerms”定义了一个名为“getTerm”的request-response操作。

　　“getTerm”操作会请求一个名为“getTermRequest”的输入消息，此消息带有一个名为“term”的参数，并将返回一个名为 “getTermResponse”的输出消息，此消息带有一个名为“value”的参数。

　　3.WSDL绑定

　　一个绑定的例子：

<message name="getTermRequest">
<part name="term" type="xs:string"/>
</message>
<message name="getTermResponse">
<part name="value" type="xs:string"/>
</message>

<portType name="glossaryTerms">
<operation name="getTerm">
<input message="getTermRequest"/>
<output message="getTermResponse"/>
</operation>
</portType>

<binding type="glossaryTerms" name="b1">
<soap：binding style="document"
transport="http://schemas.xmlsoap.org/soap/http" />
<operation>
<soap：operation soapAction="http://example.com/getTerm"/>
<input><soap：body use="literal"/></input>
<output><soap：body use="literal"/></output>
</operation>
</binding>
