UiAutomator API详解：UiSelector类介绍（一）

一天一个关于测试知识点，5分钟内讲解你最关心的软件测试问题，今天就接着来谈谈关于软件测试中的“UiSelector类介绍（一）”。

　　UiSelector可通过控件的各种属性与节点关系定位组件。正如本卷开始说的，一个功能测试程序主要包括组件的定位、组件的操作和断言，在这里UiSelector对象作用就是定位组件。

　　UiSelector的定义方法如下。

　　UiSelector uiSelector = new UiSelector().定位方法

　　关于定位方法将会在后面会进行介绍。

　　下面列出Android常用的控件类型。

　　l TextView 文本框。

　　l EditView 编辑框。

　　l Button 按钮。

　　l RadioButton 单选按钮。

　　l CheckBox 复选框。

　　l ToggleButton 状态开关按钮。

　　l Switch 开关。

　　l SeekBar 拖动条。

　　l AnalogClock DigitalClock 时钟。

　　l Chronometer 计时器。

　　l ListView 列表视图。

　　l GridView 网格视图。

　　l ProgressBar 进度条。

　　l RatingBra 星际评分条。

　　l Toast 提示信息框。

　　l ScrollView 滚动视图。

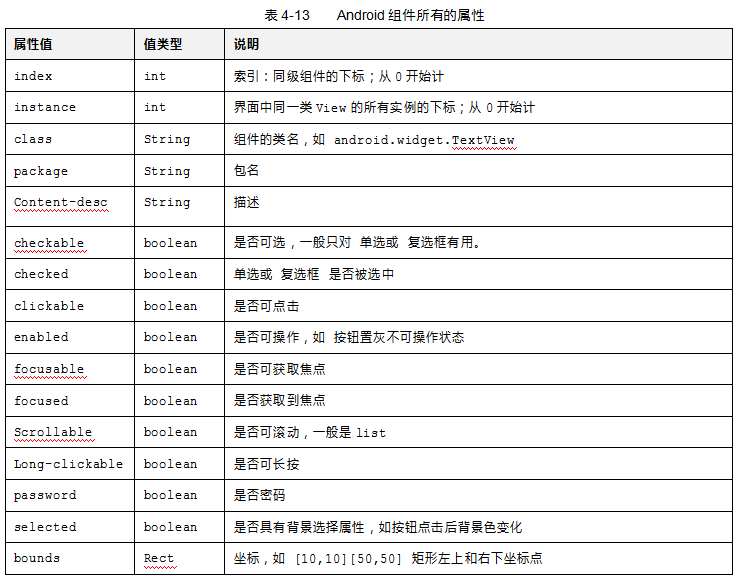

　　表4-13列出Android组件所有的属性，这对于定位组件是十分重要的。

　　对于UiSelector定位元素主要分为以下四种情况进行匹配。

　　l 默认：完全匹配。

　　l Contains：包含匹配，也可以叫模糊匹配。

　　l StartsWith：起始匹配，匹配开始的字符串。

　　l Matches：正则匹配(支持正则表达式)。

　　另外介绍匹配之前还要介绍了解一下四个概念，如果开发过简单的Android开发，了解layout.xml结构就更好理解了。

• 　　l 父 Patent：父控件

• 　　l 子 Children：子控件

• 　　l 同胞 Sibling：同胞控件

• 　　l 先辈 Ancestor：父控件的上一级、上上级...

• 　　l 后代 Descendant：子控件的下一级、下下级...

　　在如下的layout.xml文件中。

　　xmlns:tools="http://schemas.android.com/tools"

　　android:layout_width="match_parent"

　　android:layout_height="match_parent"

　　android:paddingBottom="@dimen/activity_vertical_margin"

　　android:paddingLeft="@dimen/activity_horizontal_margin"

　　android:paddingRight="@dimen/activity_horizontal_margin"

　　android:paddingTop="@dimen/activity_vertical_margin"

　　android:id="@+id/root"

　　android:onClick="rootClick"

　　tools:context="com.example.demo5.MainActivity" >

　　android:id="@+id/imageView1"

　　android:layout_width="match_parent"

　　android:layout_height="193dp"

　　android:src="@drawable/pic1"

　　android:visibility="invisible" />

　　android:id="@+id/imageView2"

　　android:layout_width="match_parent"

　　android:layout_height="225dp"

　　android:src="@drawable/pic2"

　　android:visibility="invisible" />

　　两个ImageView是FrameLayout的子控件，FrameLayout是两个ImageView的父控件，两个ImageView互为同胞控件。这样也应该理解先辈和后代了。

　　由于产品的代码往往不是开发人员书写的，所以自动化测试人员不太了解程序中的属性值，而这又往往是定位元素很重要的信息，为此Android SDK专门提供了一个工具：UiAutomatorViewer，它在%ANDROID_HOME%\tools\bin\uiautomatorviewer.bat。

　　打开呈现如图4-17界面。

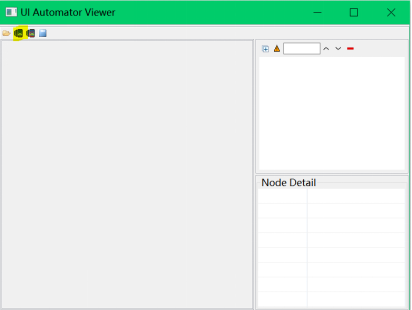

图4-17 UiAutomatorViewer初始化界面

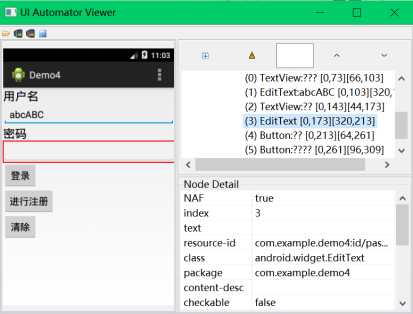

　　点击桌面第二个图标，虚拟设备上的界面将会同步到UiAutomatorViewer工具中，如图4-18所示。

图4-18 UiAutomatorViewer同步界面

　　在同步界面中点击相应组件，组件的详细信息会在右边显示出来。

　　下面来介绍UiSelector对象定位元素的方法。

　　(1)通过文本(Text)属性来定位

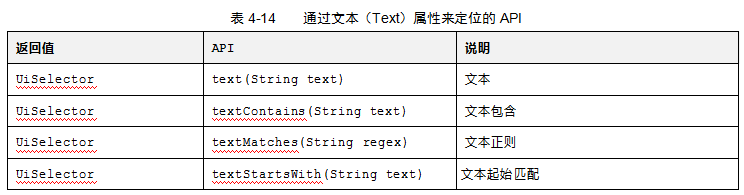

　　通过文本(Text)属性来定位的API如表4-14所示。

　　这里的参数对应于UiAutomatorViewer工具中的text内容(注意：不是所有的属性都有值的，如果没有只能用其他方法来定位)。

　　案例4-9：通过文本(Text)属性来定位。

　　UiSelector uiSelector = new UiSelector().text("天气");//查找文本为“天气”的所有组件

　　(2)通过描述(Description)属性来定位

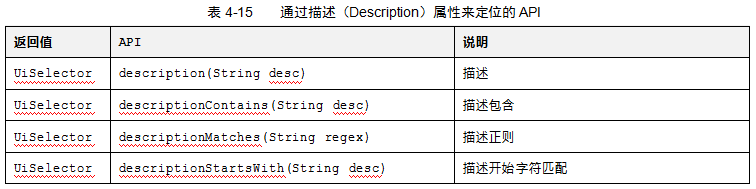

　　通过描述(Description)属性来定位的API如表4-15所示。

　　这里的参数对应于UiAutomatorViewer工具中的content-desc内容。

　　案例4-10：通过描述(Description)属性来定位。

　　UiSelector uiSelector = new UiSelector().descriptionContains("天气");//查找描述包含“天气”的所有组件

　　(3)通过类名(ClassName)属性来定位

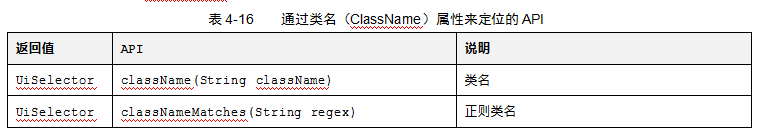

　　通过类名(ClassName)属性来定位的API如表4-16所示。

　　这里的参数对应于UiAutomatorViewer工具中的class内容。

　　案例4-11：通过类名(ClassName)属性来定位。

　　UiSelector x=new UiSelector().className("android.widget.CheckBox");

　　UiSelector wx=new UiSelector().className("android.widget.TextView").text"微信");

　　由第二个语句可以看到，可以同时通过两种方式进行定位clasNames和text，是与的关系。这条语句是className为“android.widget.TextView”且text为“微信”。

　　(4)通过包名(PackageName)属性来定位

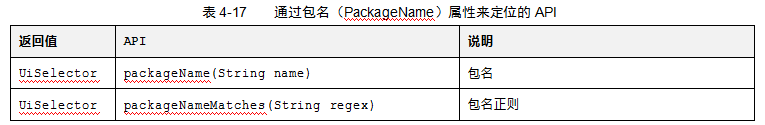

　　通过包名(PackageName)属性来定位的API如表4-17所示。

　　这里的参数对应于UiAutomatorViewer工具中的package内容。

　　案例4-12：通过包名(PackageName)属性来定位。

　　UiSelector x=new UiSelector().packageName("com.example.demo4");

　　(5)通过索引与实例(index&instance)属性来定位

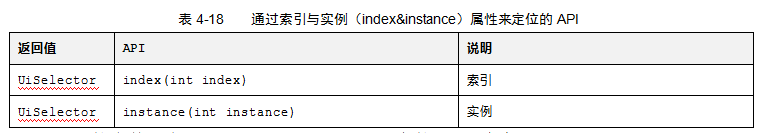

　　对于同一个text、Description、ClassName或者PackageName可能有多个组件，为了找到所需要的元素，可以通过索引与实例来定位。通过索引与实例(index&instance)属性来定位的API如表4-18所示。

　　这里的参数对应于UiAutomatorViewer工具中的index内容。

　　案例4-13：通过索引与实例(index&instance)属性来定位。

　　UiSelector uiSelector = new UiSelector().className("android.widget.ImagView").index(1);//查找ImageView在同级中下标为1的组件

　　UiSelector uiSelector = new UiSelector().text("天气").instance(2);//查找界面中文本为“天气”的第3个组件

　　注意：instance(n)，为符合条件的第n+1个元素。

　　(6)通过特殊属性来定位

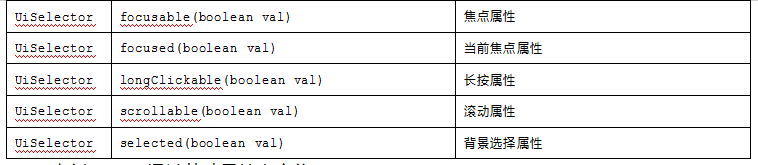

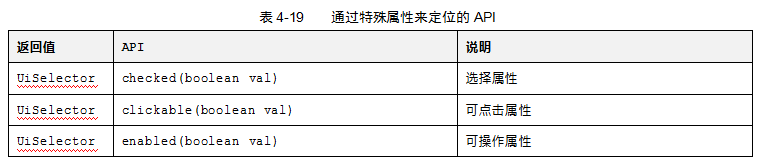

　　通过特殊属性来定位的API如表4-19所示。

　　案例4-14：通过特殊属性来定位。

　　UiSelector x=new UiSelector().fousable(true).className("android.widget.CheckBox");

　　定位ClassName为“android.widget.CheckBox”且当前聚焦的组件。

　　(7)通过资源ID来定位

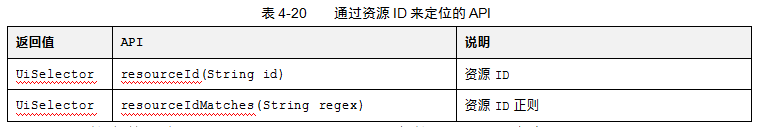

　　通过资源ID来定位的API如表4-20所示。

　　这里的参数对应于UiAutomatorViewer工具中的resurce-id内容。

　　案例4-15：通过资源ID来定位。

　　UiSelector x=new UiSelector().resourceId("com.example.demo4:id/username1");

　　(8)通过节点来定位

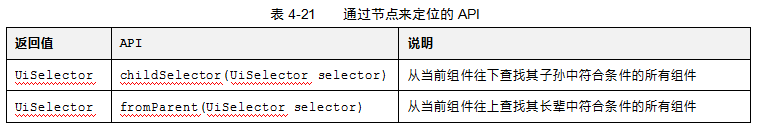

　　通过节点来定位的API如表4-21所示。

　　案例4-16：通过节点来定位。

　　UiObject uio=new UiObject(new UiSelector().text("Cache junk").fromParent(new UiSelector().className("android.widget.CheckBox")));

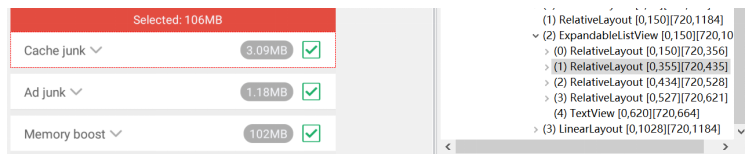

图4-19 通过节点来定位

　　这个例子如图4-19所示，得到text为“Cache junk”的className为“android.widget.CheckBox”的父亲组件，即text为“Cache junk”右边的复选框。
