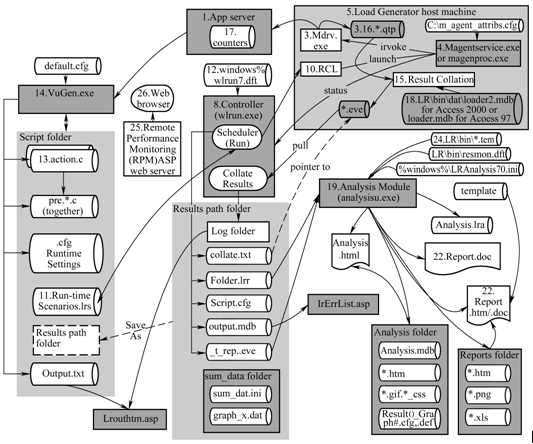

LoadRunner主要通过控制内部程序的调度来控制整个性能测试过程，LoadRunner内部结构图如图2-3所示。该图详细地描述了LoadRunner执行过程中内部程序是如何调度的及内部各程序之间的关系。
图2-3 LoadRunner内部结构图
下面从LoadRunner内部结构的层次来分析LoadRunner性能测试的过程。
1)首先准备好待测试的应用服务器和待测试的系统。
2)LoadRunner中多线程驱动进程mdrv.exe和r3vuser.exe模拟产生压力，其中r3vuser.exe仿真应用程序的客户端，如IE浏览器。它执行了以下三个主要的操作：
①cci(C语言编译器)建立ci文件，然后使用被测系统的协议来执行。
②通过Windows批处理脚本启动mdrv.exe程序从而启动LoadRunner的运行。mdrv能自动停止加载Vuser，因为它们与Vuser和Windows负载发生器上的CPU监视器之间互相通信。
③在Windows机器上，对于每一个基于Java的Vuser都有一个独立的JVM，注意UNIX平台不支持Java Vuser。
3)虚拟用户在负载发生器端的计算机上使用代理作为服务或进程时，按照组启动方式启动虚拟用户，用户组是多个Vuser组成的逻辑集合，在Vuser发生器上运行相同的脚本。
4)每个负载发生器(Load Generator)都维护着一个以qtp为后缀名的执行日志。
5)日志服务启动后，代理会根据用户组进行隔离，在结果文件中为每个虚拟用户建立一个顺序文件。
6)在执行过程中，这些文件会在“视图”→“显示”输出窗口中显示出来。
7)在预先设置延时上，Controller上运行的Scheduler指导代理(通过Windows 54345端口或UNIX上的动态端口)初始化场景会话;控制器(wlrun.exe)在发送请求时发送一份场景的拷贝。
8)代理是由每一个负载发生器上的Remote Agent Dispatcher进程(8.0叫Remote Command Launcher(RCL))启动的。
9)每个代理根据场景(.lrs)定义文件来决定哪个虚拟用户组和脚本需要在主机上运行，这就是说控制器可以从DOS批处理文件(.batch)中启动。
10)控制器通过使用Windows操作系统根目录文件夹里的参数值来启动，因为LoadRunner被设计成在一个机器上并且一次只能运行一个控制器实例，所以需要使用Windows文件夹。
为了在几个应用之间快速的切换，Controller工作之后会保存在LoadRunner的ini文件中，然后使用记事本来制作一个批处理文件，在执行wlrun之前拷贝应用程序的指定版本的ini文件。
11) 在Vuser中定义的每个虚拟用户进行的操作都是LoadRunner的VuGen.exe生成的，当这个程序启动后，它在Windows文件夹下存储了comparamui.ini文件来保存[LastTablesUsed]下文件的历史，而[ParamDialogDates]项是由“插入”→“新参数”→“数据”来指定。
12)在运行期间，执行结果存储在一个结果文件夹中。
在结果中设置“为每一个设定执行自动创建结果目录”，这样LoadRunner会在每次启动一个场景之后自动产生一个递增的结果名。例如，结果名称Res1会自动增长到Res12或是Res11-1，错误信息会写到Microsoft Access数据库文件output.mdb中。
13)在每一个结果文件夹中，程序自动创建一个Log文件夹，在这个文件夹中包含每个组的日志文件，运行结束之后，在Controller中查看日志文件，点击 按钮然后在组中点击右键，选择“查看Vuser日志”。
14)场景运行的时候，监视器在本地维护每个主机的计数器。
15)场景运行结束后，进程处理.eve和.lrr结果文件并且在结果文件夹下创建一个临时的.mdb(M)数据库。在处理大数据量的结果时，为了防止错误发生，通常使用(Microsoft Access)数据库文件。
16)分析模块(8,320K analysisu.exe)使用.mdb数据库中的数据来产生分析图表和报告。
17)每次设定运行后的LoadRunner结果文件result_name.lrr(也称为分析器文档文件)，由分析程序来读取并显示百分位图表。
18)默认情况下，LRReport文件夹被创建在本地分析机器的My Documents文件夹下用来存储分析会话文件。
19)可以使用HTML格式产生报告。
20)结果文件格式是由.tem模板文件控制的。
负载测试的结果可以使用Web浏览器来浏览了。
以上就是LoadRunnerr测试的全部过程，大家喜欢的话记得每天来这里和小编一起学习涨薪技能哦。(笔芯)
