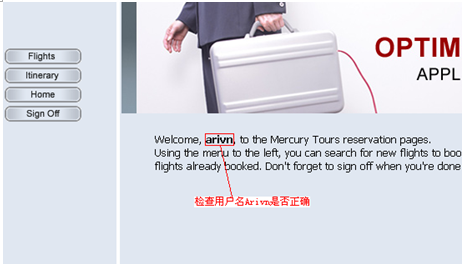

　　今天我们一起来学习关于“LoadRunner的关联技术”首先准备一个场景，录制这样一个脚本，登录LoadRunner自带的机票预订系统，检查登录的用户名是否正确，如图6-55所示。　

　　图6-55 录制场景

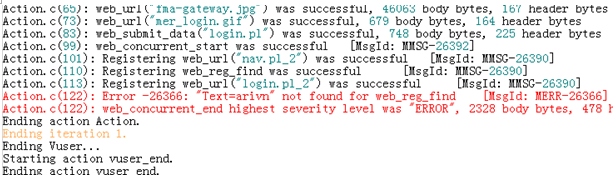

　　录制结束之后，为登录的用户名做一个检查点，然后回放脚本，发现Replay Log中报错，如图6-56所示。　　

　　图6-56 Replay Log报错

　　这时首先可能想到的第一个原因就是关联。关联是LoadRunner中一个很重要的应用，对于初学者来说也是最容易犯错的地方，但是很遗憾的是，并没有任何特定的错误与关联有关系。

　　那么什么叫关联呢?关联(Correlation)是把脚本中某些写死的(hard-coded)数据，转变成取自服务器所送的、动态的、每次都不一样的数据。

　　常用的关联技术有三种：录制中关联、录制后关联和手动关联。

　　一、关联的原理

　　在学习关联之前必需清楚两个问题，一是：什么情况下需要关联?二是：LoadRunner使用关联函数进行关联时，关联函数是如何获得这些动态数据的，即关联函数的工作原理?

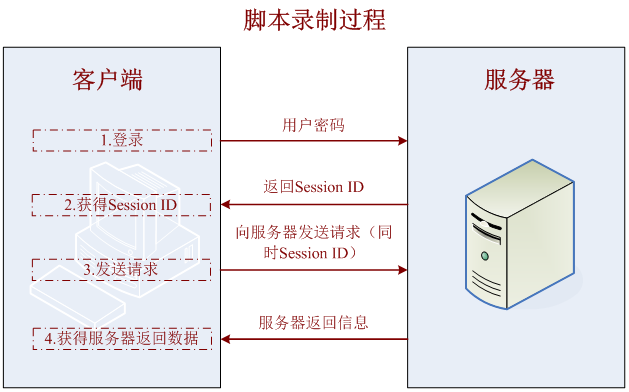

　　第一个问题，什么情况下需要关联，以飞机订票系统登录过程为例，其登录过程如图6-57所示。

　　图6-57 登录功能脚本录制过程

　　第一个问题，什么情况下需要关联，以飞机订票系统登录过程为例，其登录过程如图6-48所示。

　　第一步：进入登录界面，输入用户名和密码进行登录。

　　第二步：服务器向客户端返回一个Session ID值。

　　第三步：客户端向服务发送请求，在发送请求给服务器时，同时会向服务器发送一个Session ID，这个Session ID就是第二步从服务器返回到客户端的Session ID值，并且第二步和第三步的Session ID必须完全一样，否则发送到服务器端的请求将失败。

　　第四步：服务器返回数据给客户端。

　　在脚本录制过程中可以正确的登录，没有任何问题，但在回放脚本时发现并没有被正确的登录，那么这是什么原因呢?

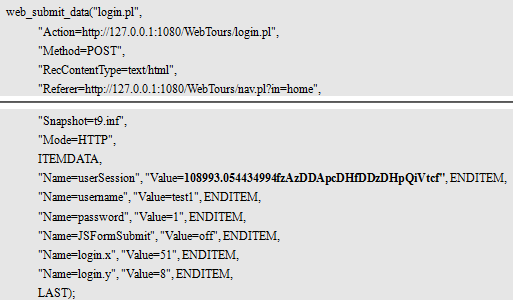

　　再仔细分析整个登录过程，注意第三步，第三步要求提交的HTTP请求中必须包括Session ID值，并且这个Session ID值一定是服务器返回给客户端的。在录制时，LoadRunner会将服务器返回的Session ID值保存在脚本中，脚本内容如下：　

　　从服务器端返回的Session ID(108993.054434994fzAzDDApcDHfDDzDHpQiVtcf)值保存在userSession参数中，那么当脚本进行回放时，客户端就一直使用这个Session ID并和其它的请求一块发送到服务器。这个过程其它并没有任何问题，但是服务器为了出于安全性考虑，每次返回给客户端的Session ID都会发生变化，而在整个请求过程中的第三步明确要求，客户端发送的请求必须同时附加上Session ID，并且一定需要与服务器返回的Session ID值一致，这样问题就出现了，每回放一次脚本时，服务器返回的Session ID值就发生改变，而脚本又将Session ID值写成了固定值，这样直接导致脚本回放失败。

　　通过上面的例子可以看出，如果录制脚本过程中，服务器会返回一个动态的、变化的值给客户端时，那么就必须对脚本进行关联，否则业务不可能正常的完成。

　　第二个问题，LoadRunner关联原理。

　　在第一个问题中描述了什么情况下需要对脚本进行关联，这样就引出了另外一个问题，既然需要关联的内容是一个动态的、变化的，并且一定是服务器返回给客户端的值，那么LoadRunner又如何能获得这些动态的值呢?也即是接下来要分析的LoadRunner的关联原理。

　　对于这些动态的值，如果想直接获得是不可能的，因为它是变化的，所以不可能直接获得每次回放时现成的值。这样就必须使用其它的方法来获得这串变化的值，先看生活中的一个例子，读者朋友应该都经历过军训，早上开始军训时，教官会先让大家报数，如果报数发现少人了，教官问会大家旁边是谁还没有到，注意这个案例中，教官其实根本不知道是谁没到，但是只要这未到的这个人左右两边的人都到了，那就一定可以知道是谁没到，所以同理LoadRunner也可以使用这种方法来获得那串动态的值，虽然不能直接去读到那串动态的值，但如果能找到左右边界的内容，那么同样可以获得那串变化的值。

　　所以LoadRunner关联是通过左右边界值来查找服务器返回给客户端的值，所以关联最难的是如何查找待关联值的左右边界值。

　　二、录制中关联

　　VuGen内建自动关联引擎(auto-correlation engine)，可以自动找到需要关联的值，并且自动关联函数建立关联。

　　1、建立规则

　　如果在录制之前已经知道关联规则，那么可以先建立一个规则，再进行录制，这样在录制过程中会自动关联。关联规则最重要是指定两个边界，即被关联量的左边界和右边界。对于关联的规则有两种。

　　(1)内建关联规则(Built-in Correlation)

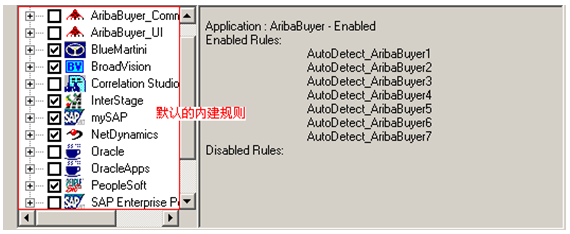

　　所谓的内建关联规则通俗的说就是LoadRunner内部自带的一些规则。VuGen针对常用的一些应用系统，如AribaBuyer、BlueMartini、BroadVision、InterStage、mySAP、NetDynamics、Oracle、PeopleSoft、Siebel、SilverJRunner等内建了很多关联规则，在Tools→Recording Options→HTTP Properties→Correlation中可以看到，如图6-58所示。在录制前可以启动需要的规则，这样在录制时，VuGen会在脚本中自动建立关联。　

　　图6-58 内建规则

　　(2)用户自定义关联规则(User-defined Rules Correlation)

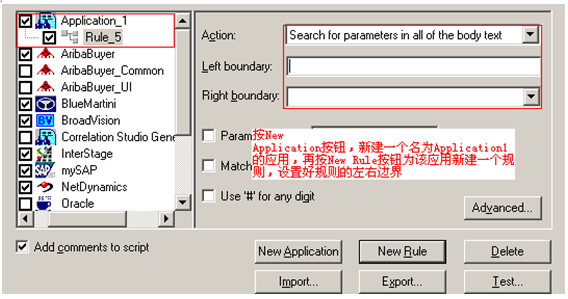

　　如果在录制前发现默认的内建规则并不能满足录制需要，并且在录制前就已经知道规则的左右边界时，此时可以自己动手新建一个规则，如图6-59所示。点击New Application按钮先新建一个应用，再点击New Rule按钮为该应用新建一个规则，新建规则时只要正确填好左右边界信息即可。　　

　　图6-59 新建关联规则

　　Action设置待匹配参数所存在的位置，通常服务器返回的内容包括：Response Body、Headers、Cookies等，所以必须指定需要查找参数所在的位置，该选项有以下几个设置项：

　　Search for parameters in all of the body text：指在整个body中查找参数的内容，不仅仅包含links、form或cookies的内容。

　　Search for parameters in links and form actions：在links和form中查找待匹配的参数。

　　Search for parameters in cookie headers：该选项与前面的设置项类似，但该选项是指从cookie内容中去匹配需要的参数。

　　Parameterize form field value：查找表单中的字段内容，将其作为参数，使用该选项会创建一个参数并在表单请求之前插入一行代码，在设置时需要指定字段的名称。

　　Text to enter a web_reg_add_cookie function by：通过web_reg_add_cookie函数功能，检查指定缓冲区的内容参数。

　　缺省值为在body中查找待匹配的内容，一般的情况下，需要匹配的参数都是来自于Response Body中。

　　Left boundary：关联规则的左边界值。

　　Right boundary：关联规则的右边界值。

　　Parameter Prefix：定义参数的前缀，每次使用该规则生成变量时，变量的前缀都使用该选项所定义的前缀。

　　Match Case：是否区分大小写。

　　User `#` for any digit：是否使用“#”做通配符。

　　同时还可以导入已定义好的规则，将已经定义好的规则导出，对定义的规格进行测试。

　　单击【Import】按钮，选择需要导入的规则，导入即可，由于多人同时开发脚本，通过导入的方式，就没有必须每个人都去查找关联的左右界面值，通过导入功能即可共享已建好的关联规则。

　　单击【Export】按钮可以将已定义好的规则导出到本地磁盘。

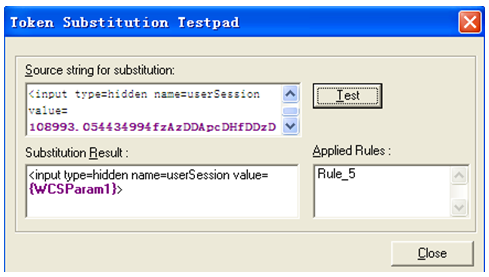

　　测试的功能主要是对已定义好的规则进行测试，测试规则的匹配是否正确，单击【Test】按钮，弹出【Token Substitution Testpad】对话框，如图6-60所示。　

　　图6-60 规格测试对话框

　　在Source string for substitution输入框中输入待匹配的字符段，Substitution Result是通过规则匹配后的结果，Applied Rules是指在匹配过程中使用到的规则。

　　2、规则使用

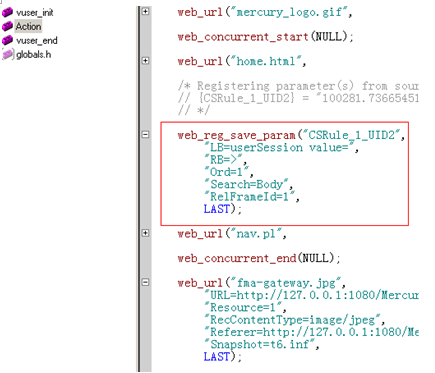

　　在Tools→Recording Options对话框中选中Enable correlation during recording复选框，启用自动关联。在录制过程中，当VuGen检查到符合关联规则的数据时，会依照设定建立关联，产生与图6-61类似的一段脚本。　　

　　图6-61 录制中关联

　　Web_reg_save_param即为关联函数，LoadRunner通过该函数将匹配到的内容保存在一个变量中，该实例保存到的变量名为CSRule_1_UID2。

　　三、录制后关联

　　当录制前内建关联规则和新建规则都不能满足需要时，或者是不知道哪个地方需要关联时，只能采取录制后进行关联。

　　录制后关联与内建关联还是有点区别的，录制后关联是在执行脚本后才会建立关联，也就是说，当录制完脚本后，脚本至少要执行一次，录制后关联才会产生效果。录制后会尝试找到录制与执行时服务器响应的差异部分，找到需要关联的数据，并建立关联。

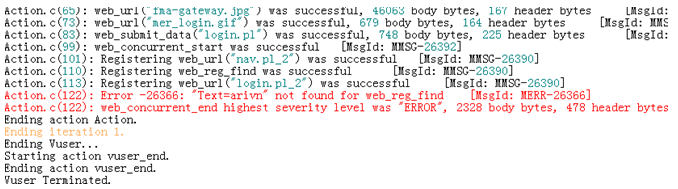

　　在脚本回放报错时，如图6-62所示，点击菜单Vuser→Scan Script for Correlations或按快捷键Ctrl+F8，如图6-63所示。　　

　　图6-62 未关联报错　

　　图6-63 扫描脚本并关联

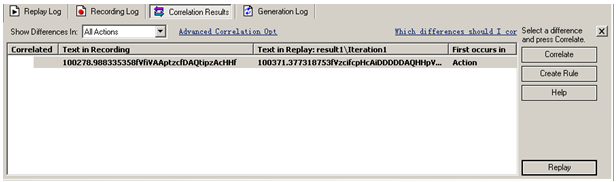

　　弹出关联信息结果，如图6-64所示。　　

　　图6-64 关联结果信息

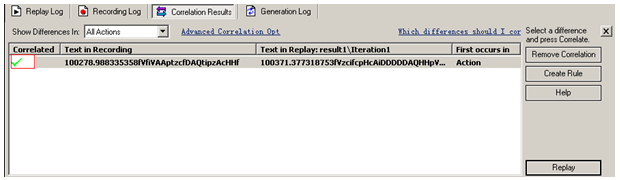

　　检查扫描的结果，选择需要关联的数据，点击Correlate按钮，创建一个关联，这时被关联的数据前面会多出一个绿色的勾，如图6-65所示。　

　　图6-65 创建关联

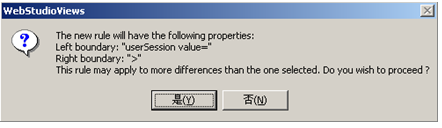

　　再点击Create Rule按钮为关联创建规则，弹出WebStudioViews对话框，提示规则的左边界与右边界信息，点击“是”按钮即可，如图6-66所示。　

　　图6-66 创建规则

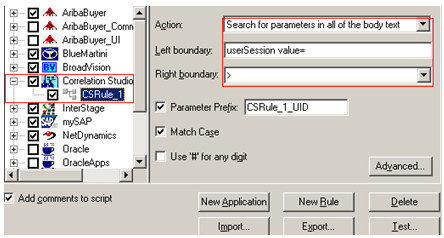

　　这样关联就已经创建完成，在Tools→Recording Options→HTTP Properties→Correlation中可以看到刚才创建的规则，如图6-67所示。　

　　图6-67 新添加的规则

　　图6-67中规则的左右边界与图6-66中弹出的提示信息左右边界信息一致。

　　四、手动关联

　　录制前关联与录制后关联都属于自动关联的范畴，正常情况下，自动关联就能解决脚本录制中大多数关联问题，但是如果出现使用上面两种方法都不能解决的情况，那么只能使用手动关联的方法进行关联了。手动关联和自动关联的原理是一样的，手动关联需要先找到需求关联的量，然后使用LoadRunner提供的关联函数进行关联。

　　手动关联的一般步骤如下：

　　1)录制两份脚本，保证业务流程和使用的数据相同。

　　简单的说，就是在录制的过程中使用相同的录制动作，录制两份脚本。

　　2)使用WinDiff工具比较两份脚本，找到需要关联的数据。

　　WinDiff是LoadRunner自带的文件比较工具，用于比较两个文件的内容，找出两者之间不同的地方，对两份脚本中不同的地方进行判断，进而找到需要关联的数据。这里为什么需要比较，是因为需要关联的数据都是从服务器端返回的数据，如果在比较中发现，对于同一个参数，服务器返回的值不一致，那么说明这个数据是动态的，需要进行关联。

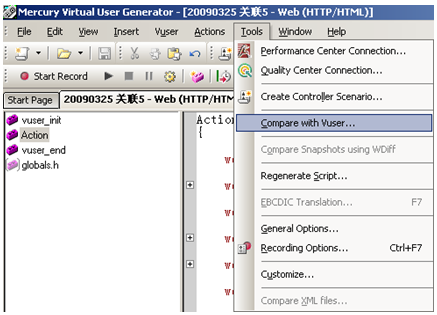

　　在Tool菜单下选择Compare with Vuser选项，如图6-68所示。　　

　　图6-68 Compare with Vuser选项

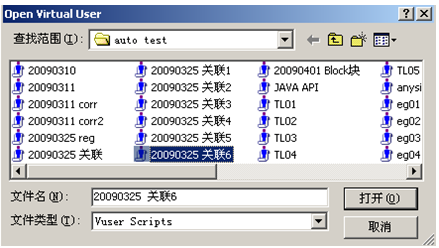

　　在弹出的对话框中选择要和当前脚本进行比较的脚本，如图6-69所示。　　

　　图6-69 选择比较脚本

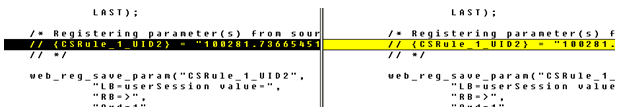

　　接着WinDiff启动，同时显示两份脚本，并显示有差异的地方，WinDiff会以一整行黄色标示有差异的脚本，如图6-70所示。

　　图6-70 脚本比较

　　然后检查两份脚本中存在差异的地方，每个差异的地方都有可能是需要关联的地方。注意：lr_think_time的差异部分不需要分析，因为lr_think_time是用来模拟每个步骤之间使用者思考延迟的时间。

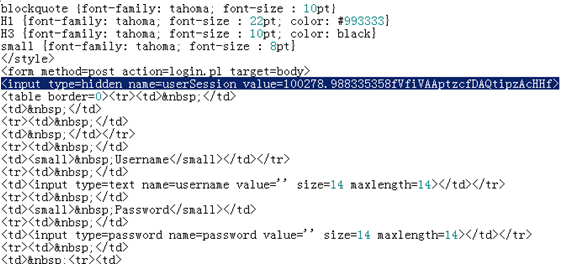

　　3)找到左边界和右边界字符串。在插入关联函数之前一定要先找到左边界和右边界字符串，选择将WinDiff比较中不同的字符拷贝出来，在Generation Log中找到其对应的位置，如图6-71所示。　

　　图6-71 查找左边界与右边界

　　图中清楚地显示了关联数据的左边界与右边界信息，左边界为“userSession value=”，右边界为“>”，当然这里的左边界与右边界写得越长越好。这样关联函数就可以写出来了，如下。　　

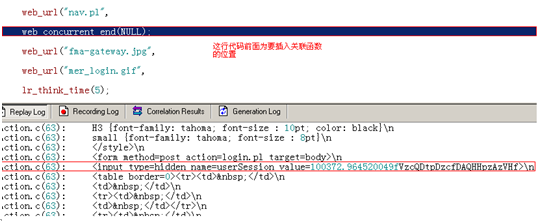

　　4)使用web_reg_save_param函数手动建立关联。规则的左边界与右边界信息找到后，需要插入web_reg_save_param函数来手动建立关联，首先找到关联函数插入的位置，点击Vuser→Run-Time Settings→General→Log→Extended log将下面所有选项都选中。在Replay Log中找到WinDiff中比较不同的字符串，如图6-72所示，这段代码前面就是插入关联函数的位置。　

　　图6-72 关联函数插入位置

　　5)将脚本中该关联数据以参数取代。当使用web_reg_save_param建立参数后，接下来就是用CSRule_1_UID2参数去取代脚

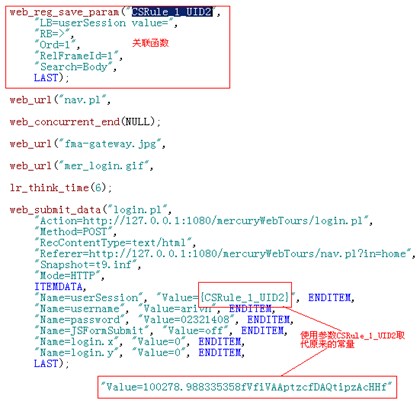

　　最后参数的结果如图6-73所示。　

　　图6-73 参数取代常量

　　五、关联函数介绍

　　LoadRunner最新版本中，使用的关联函数为web_reg_save_param_ex，以前的版本使用的关联函数为web_reg_save_param，但这两个函数实质差别不大，本章节主要介绍关联函数web_reg_save_param_ex，当然在新的版本中关联函数web_reg_save_param还是可用的。

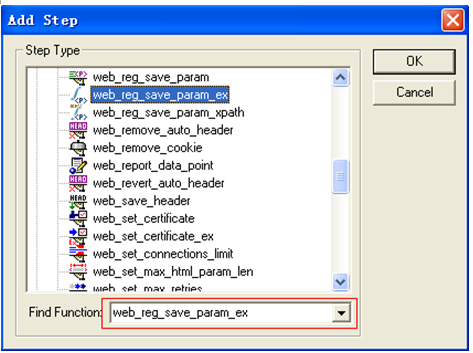

　　在测试过程中可以通过插入步骤的方式来插入关联函数，在树模式下选中需要插入步骤的位置，单击右键在弹出菜单中选择Insert Before菜单，弹出Add Step对话框，如图6-74所示。　　

　　图6-74 添加步骤对话框

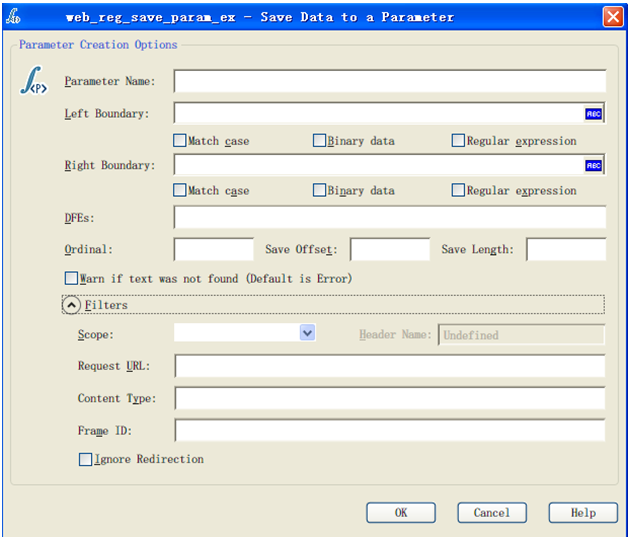

　　在Find Function下拉列表框中输入关联函数web_reg_save_param_ex，单击OK按钮弹出web_reg_save_param_ex对话框，如图6-75所示。　　
